«Flow»- оптична стабілізація
«Flow»-це режим стабілізації БпЛА в просторі за допомогою оптичного сенсора та програмного забезпечення без використання систем супутникової навігації у світлу пору доби, що критично важливо при роботі в умовах дії радіоелектронної боротьби (РЕБ).
Даний режим не використовується для горизонтального польоту, та призначений виключно для утримання позиціонування в просторі.

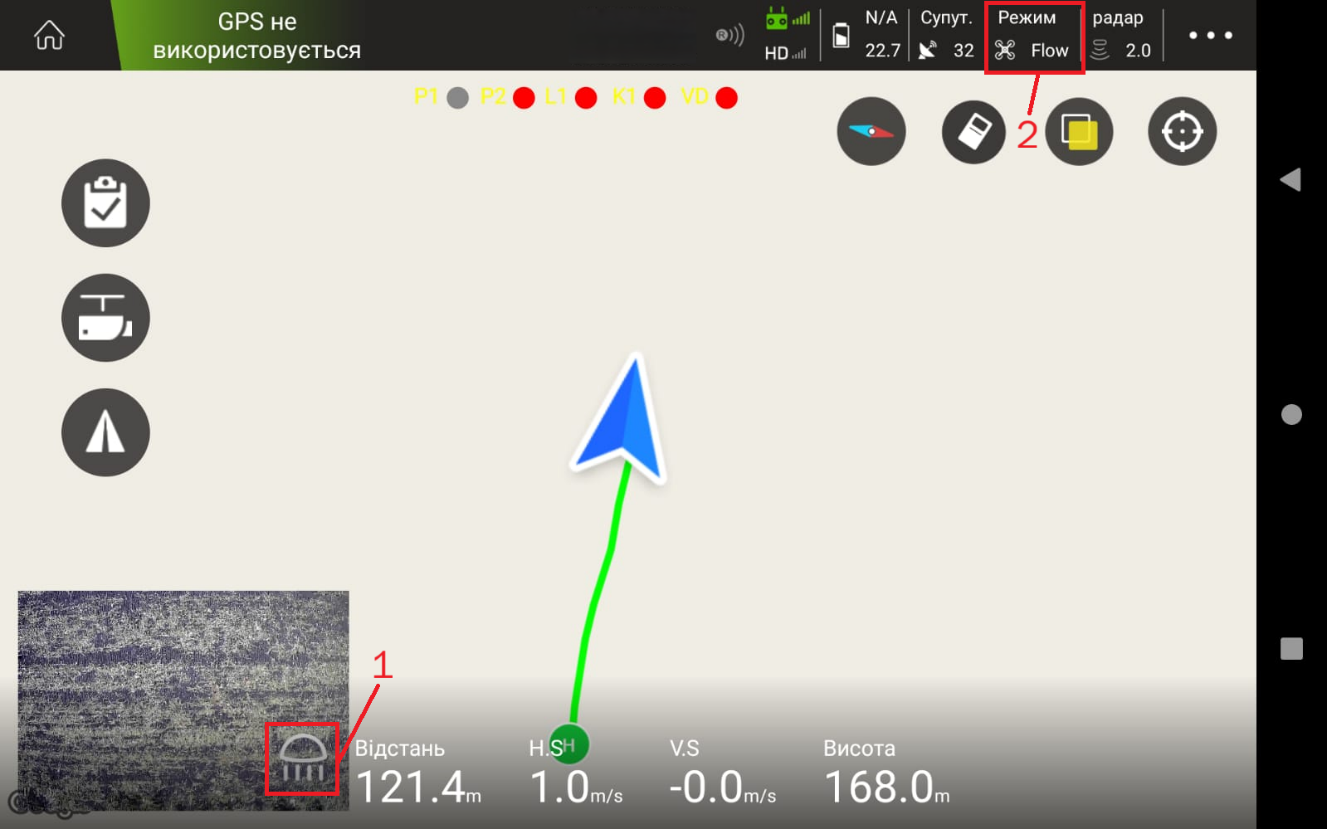

Рис. 1
Опис рисунка 1:
- Оптична стабілізація (Flow)— кнопка ввімкнення/ вимкнення режиму оптичної стабілізації.
- Режим польоту — відображає поточний режим польоту «Flow».
Оптична стабілізація активується/ деактивується натисканням на кнопку 1 (рис.1), одночасно в вікні режиму польотів 2 (рис. 1) відобразиться напис «Flow».
Якщо зображення кнопки 1 (рис.1) активації/ деактивації відсутнє на головному екрані «Kazhan Station», то система оптичної стабілізації несправна і її використання неможливе.
Принцип роботи: спеціальне програмне забезпечення і розташована на БпЛА додаткова камера (оптичний сенсор) спрямована вниз до землі, постійно аналізує візуальні орієнтири (контрастні наземні об’єкти, рельєф), на основі даних з якої в реальному часі автоматично коригується і утримується положення БпЛА в просторі, що можливість тримати позицію без використання супутникової навігації.
Система оптичної стабілізації забезпечує:
- ефективне утримання позиції в межах висот від 20м до 200м, навіть при поривах вітру, який не перевищує допустимі параметри для даного типу БпЛА згідно ТТХ;
- точне цілевказання в умовах коли супутникова навігація недоступна;
- ефективну роботу БпЛА без супутникової навігації, що є ключовим при роботі в умовах РЕБ;
- ефективне і безпечне керування БпЛа.
Обмеження при використанні:
- не працює вночі, не працює за метеорологічних умов погіршуючих вертикальну видимість (туман, опади);
- знижується ефективність над лісами, водою або іншими одноманітними поверхнями, де немає чітких орієнтирів.
Важливо ! Потрапляння бруду, пилу або вологи на оптичну поверхню сенсора може призвести до зниження загальної ефективності, а саме зменшення чутливості сенсора, зниження точності та стабільності системи, повної втрати працездатності сенсора і системи в цілому.
