Акумуляторні батареї та режим зберігання.

У складі безпілотного авіаційного комплексу (БпАК) «Кажан-Е620/630» застосовується комплект з двох послідовно з’єднаних літій-полімерних твердотілих акумуляторних батареї 6S (LiPo) і дають разом 12S, та 50,4-52,2 Вольта  (залежить від ємності АКБ та використаного режиму заряджання на зарядній станції згідно рекомендацій), обладнані системою підігріву елементів.

АКБ мають наступні характеристики (в залежності від комплектації):

• Тип: LiPo, 6S (6 елементів);
• Максимальна напруга одного АКБ: 25,2-26,1 Вольти;
• Максимальний загальна напруга 2 АКБ: 50,4-52,2 Вольти
• Мінімальна напруга одного АКБ: 20.4 Вольти;
• Мінімальна загальна напруга 2 АКБ: 40,8 Вольти (До 39 Вольт)
• Ємність : 54000, або 72000 мАг;
• Роз’єм живлення: QSW-8S female;
• Балансувальний роз’єм:  JST-XH.
• Тип підключення :послідовно 12S
• Кількість АКБ: 2

Температура зовнішнього середовища дозволена для експлуатації АКБ: від -10 до +40.

Заряджання АКБ повинно здійснюватися виключно зарядними пристроями зі складу БпАК «Кажан ».

Використання одночасно батарей різної ємності, або із явними ознаками здуття або механічних ушкоджень ЗАБОРОНЕНО.

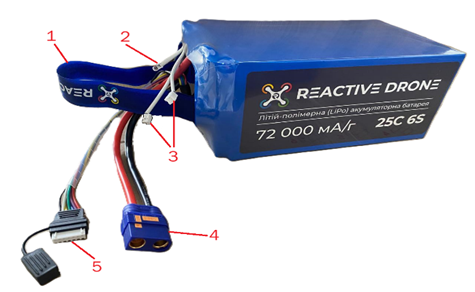

     Рис.1  АКБ 72000 mah

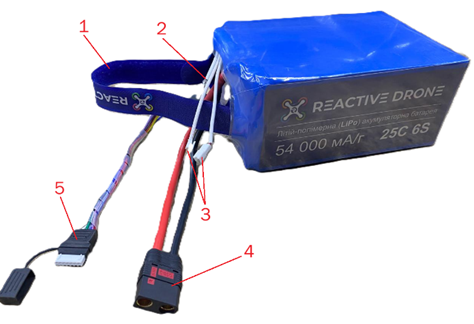

Рис.2 АКБ 54000 mah

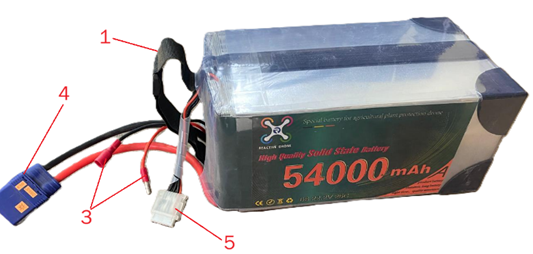

Рис.3. АКБ 54000 mah старого зразку.

Опис рисунка 1, 2, 3:

1. Ремінь для переміщення АКБ.

2. Світлодіодний індикатор активації підігріву.

3. З’єднувач для ввімкнення підігріву.

4. Роз’єм живлення: QSW-8S female.

5. Балансувальний роз’єм:  JST-XH.

 Зберігання АКБ

• Температурний режим зберігання: АКБ повинні зберігатися в сухому приміщенні при температурі від +10 °C до +30 °C.
• Умови використання після зберігання:
  забороняється використовувати АКБ для польоту, якщо вона перебувала при температурі нижче +10 °C понад 3 години — перед використанням батарея має бути прогріта до температури вище +15°С.
• Стан контактів:
  контакти АКБ повинні бути чистими, сухими, без ознак окислення, підгоряння або механічного пошкодження, з метою запобігання впливу зовнішніх факторів та механічним ушкодженням АКБ рекомендується зберігати у спеціальному транспортувальному пластиковому кейсі зі складу БпАК.
  Категорично забороняється:
• Використовувати або зберігати АКБ з механічними пошкодженнями, ознаками здуття або іншими дефектами;
• Зберігати АКБ разом з іншим обладнанням, що може призвести до короткого замикання або пожежі.

 Активація режиму зберігання (Storage)на зарядному пристрої Reactive drone UP 600+.

         При довготривалій (7 днів) відсутності  експлуатації АКБ надзвичайно важливо переводити їх у режим зберігання (Storage mode), що збільшить термін експлуатації АКБ.

    1. Увімкнути зарядний пристрій.

    2. Під’єднати силовий провід батареї до відповідного роз’єму.

    3. Під’єднати балансуючий роз’єм.

    4. Вибрати тип АКБ LiPo 4.20/ LiHV 4.35 шляхом одночасного натискання кнопок Current+Mode. ( LiPo 4.20 -для АКБ 54000 mah старого зразку рис. 3/ LiHV 4.35 -для АКБ 54000 mah рис.2 та АКБ 72000 mah рис.1) шляхом одночасного натискання кнопок Current+Mode.

 ОБЕРЕЖНО!!!Неправильний вибір типу акумулятора може призвести до виходу його з ладу і навіть до виникнення пожежі.

   5. Натиснути кнопку Mode, та вибрати режим Storage mode.

   6. Довготривалим натисканням на кнопку Start/Stop (Старт/стоп) активуйте режим Storage Mode.

   Даний режим заряджає або розряджає елементи акумулятора до оптимальних для зберігання 3,8 Вольта (22,8 Вольта сумарно на 6 елементах).
