Зарядний пристрій та заряджання АКБ

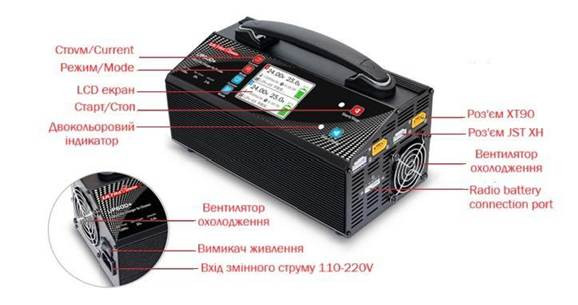

    Рис.1 Зарядний пристрій Reactive drone UP600+

  Заряджання АКБ повинно здійснюватися виключно зарядними пристроями зі складу БпАК «Кажан» - Reactive drone UP 600+ (рис.1).

   Пристрій обладнаний двома силовими роз’ємами XT90, та двома балансувальними роз’ємами JST XH, що дозволяє одночасно заряджати один або два АКБ, та має можливість балансування кожного елемента акумулятора окремо. Пристрій має захист від  перенапруги, перевантаження по струму, зворотної полярності, та перегріву для забезпечення максимальної безпеки використання. Зберігає в пам’яті останні налаштування зарядки.

 Струм зарядки від 5А до 25А. Є режим зарядки(charging), та режим зберігання(storage) заряда АКБ.

 Параметри зарядного пристрою:

Тривалість заряджання одного АКБ 54000 mAh нового зразка   рис. 2 від 20,4 Вольт до 26,2 Вольта (слід враховувати що даний акумулятор типу LiPo, але для його зарядки необхідно використовувати режим заряду LiHV4.35, відповідно 4,35 вольта в кожному елементі АКБ) зарядним струмом 25 Ампер становить приблизно 35 хвилин на зарядному пристрої UP600+.

Тривалість заряджання одного АКБ 72000 mAh рис.2 від 20,4 Вольт до 26,2 Вольта при використанні режиму зарядки LiHV4.35, (слід враховувати що даний акумулятор типу LiPo, але для його зарядки необхідно використовувати режим заряду LiHV4.35, відповідно 4,35 вольта в кожному елементі АКБ) зарядним струмом 25 Ампер, становить приблизно 40 хвилин на зарядному пристрої UP600+.

 Заряджання АКБ.

1. Перед початком заряджання треба під’єднати зарядний пристрій до джерела живлення, ввімкнути кнопку вимикача живлення на бічній панелі приладу і почекати, поки система завершить самотестування.

2. Під’єднати силовий провід батареї до відповідного роз’єму.

3. Під’єднати балансуючий роз’єм.

4. Вибрати тип АКБ LiPo 4.20 (для АКБ 54000 mah старого зразку     рис. 2)/ LiHV 4.35 (для АКБ 54000 mah рис.2 та АКБ 72000 mah рис.2) шляхом одночасного натискання кнопок Current+Mode.

	Старого зразку
Режим заряду на зарядній станції	LiPo4.20	LiHV4.35	LiHV4.35

         Рис. 2.

(Неправильний вибір типу акумулятора може призвести до виходу акумулятора з ладу і навіть до виникнення пожежі).

5. Натисніть кнопку Current та виберіть бажаний рівень струму 5А/10А/15А/20А/25А

       а) 5А-10А  -використовується на нових АКБ мінімум 5 циклів;

       б) 25А-після 5 циклів.

6. Натисніть кнопку Режим/Mode для вибору режиму зарядки charging

7.Натисніть кнопку старт протягом 2 секунд поки не почуєте звуковий сигнал, та замигає двокольоровий світловий індикатор.

Для зупинки процесу заряду АКБ натисніть кнопку start/stop.

Рекомендація:
    Для оптимізації процесу заряджання АКБ, рекомендується заряджати АКБ після кожного вильоту.

Важливі застереження:

• заряджання АКБ при температурі нижче +10 °C заборонено. Низька температура може призвести до деградації батареї або її виходу з ладу.
• Різниця напруги між елементами одного АКБ повинна бути не більше 0,2 В.
• Різниця напруги між різними АКБ використовуваних одночасно не повинна перевищувати 0,4 В.
• Якщо на одному з елементів АКБ напруга дорівнює  або менше    2,7 В, то зарядний пристрій не може почати процес заряду акумулятора.
